Kettenlinie für Kurbeln von Shimano, Truvativ, Sram XX , Race Face, FSAK-Force

Bild-Kettenlinie ermittelnEs wird gezeigt wie die Kettenline gemessen, geprüft und ermittelt wird.
Was ist die Kettenlinie? Diese gibt an, wie die Kette zwischen den Kettenblättern vorne und den Ritzeln auf der Kassette hinten verläuft.
Die Kettenlinie beeinflusst die Funktion des Umwerfers und den Verschleiß der Kette. Deshalb darauf achten, dass die Maße der Kettenlinie stimmen.
Hier gibt es Infos wie die Kettenlinie gemessen wird und je nach Lager- und Kurbeltyp sein muss.
Siehe auch die Tabelle Maße für die  » Kettenlinie je nach Kurbeltyp


1.0  Grundlagen für die richtige Kettenlinie

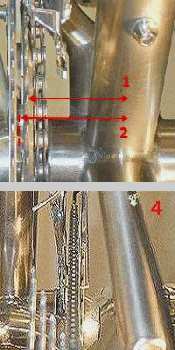

Bild-KettenlinieDie Kettenlinie ist der Abstand der Mittellinie des Rahmens und der Kette.
Diese wird gemessen vom Kettenblatt bis zur Mitte des Sattelrohrs.
Gemessen wird wie folgt:
1.1  Dreifach-Kurbeln werden gemessen vom mittleren Kettenblatt aus
(siehe Bild Nr1).

1.2 Zweifach-Kurbeln von der Mitte zwischen den beiden Kettenblättern
aus (siehe Bild Nr 2). Wenn man einen Kurbel-Typ gegen einen anderen austauscht, muss meist auch ein anders Innenlager eingebaut werden. Weicht das Maß der Kettenlinie (vorne) zu stark von den vorgesehenen Maßen ab, wird die Funktion der Kettenschaltung beeinträchtigt. Die Kette läuft nicht gerade, sondern leicht schräg, was zu schnelleren Abnutzung führt.

Achtung: Stimmt die Kettenlinie nicht, kann auch der Umwerfer nicht
optimal eingestellt werden (Kette schleift am Leitblech). Welches Innenlager benötigt wird,Bild-Kettenlinie kann man aus den technischen Unterlagen der Hersteller entnehmen. Auf Bild sieht man eine optimale Kettenlinie.
Die Kette liegt hinten auf dem mittleren Ritzel und vorne auf dem mittleren Kettenblatt (3-Fach Kurbel
).
Die richtigen Masse für die Kettenlinie finden Sie in Tabelle. Siehe auch » Q-Faktor-Kurbel

2.0  Maße für die richtige Kettenlinie

  KurbelMaße  Bemerkungen
 MTB  3-Fach
Vierkant
Shimano
 47,5-50 mm Gemessen vom mittleren Kettenblatt aus.
Bei Rahmen mit breiteren Sattelrohren ist ein größere Abstand erforderlich weil der Umwerfer durch das breitere Sattelrohr weiter rechts angeordnet ist.
MTB  3-Fach
Hollowtech
Shimano
50 mm Gemessen von dem Mittelpunkt zwischen den Kettenblättern.
MTB  2-Fach
Hollowtech
Shimano
48,8 mmGemessen von dem Mittelpunkt zwischen den Kettenblättern.
MTB  1-Fach
Hollowtech
Shimano
50,4 mmGemessen von dem Mittelpunkt  des Kettenblattes.
Rennrad
2-Fach
Shimano
43,5 mm Gemessen von dem Mittelpunkt zwischen den Kettenblättern.
Rennrad
3-Fach
Shimano
45 mm Gemessen von dem Mittelpunkt zwischen den Kettenblättern.
MTB  3-Fach
Truvativ Stylo
51 mmGemessen vom mittleren Kettenblatt aus.
MTB  2-Fach
Sram XX
49,5 mmGemessen von dem Mittelpunkt zwischen den Kettenblättern
MTB  3-Fach
Race Face Sixc AM
49-52 mmGemessen vom mittleren Kettenblatt aus.
MTB  3-Fach
FSAK-Force Light
51 mmGemessen vom mittleren Kettenblatt aus.

Siehe zu diesem Thema richtige Kettenline die Infos auf dieser Seite.
