Kettenblatt 38 Zähne für Panasonic-Antrieb
Für den Panasonic-Mittelmotor-Antrieb gibt
es zurzeit noch kein Kettenblatt mit 38 Zähne zu kaufen (Stand 08.03.2011).
Deshalb die folgende Anleitung wie man ein Kettenblatt
selber fertigen kann.
Bilder von den Teilen gibt es am Ende der Seite.
1.0 Ausgangsmaterial
Pos. 1: 1 Kettenblatt mit 35 Zähne
für Panasonic-Antrieb-Mittelmotor. Kettenblatt kostet 19,- €
Pos. 2: 1 Kurbel Mighty Aluminium-Stahl mit 38
Zähne. Die Kurbel gibt es im
Fahrradladen-Berlin und kostet 16,- €
Pos. 3: 6 Flachkopf-Schrauben M 6x10 mit Innensechskant oder
Schlitz (Edelstahl)
Pos. 5: Flachkopf-Muttern M 6 (Edelstahl) DIN 936
Pos. 6: 12 Unterlegscheiben A 6,4 DIN 125 (Edelstahl)
Pos. 7: Schrauben-Sicherungsmittel
Die Gesamt-Materialkosten betragen ca. 50,- €
Welche Betriebsmittel brauche ich für die Herstellung?
1) Die Möglichkeit muss vorhanden sein, dass die Teile Pos.
1 und Pos. 2 gedreht werden können.
2) Für das Verbohren der Teile braucht man eine Ständerbohrmaschine
3) Ein Bohrer 5 mm und M 6 Gewindebohrer
2.0
Teile vorbereiten
Zu Pos 1: Beim Kettenblatt mit 35 Zähne müssen die Zähne
komplett abgeschliffen werden.
Anschließend wird das Kettenblatt auf einer Drehbank auf einen Durchmesser
von 123,95 mm überdreht.
Zu Pos. 2 : Das Kettenblatt mit 38 Zähne muss von
der Kurbel gelöst werden. Das macht man am besten mit
einem Trennjäger. Anschließend alle 5 Stege vom Kettenblatt abtrennen
auf einen Innendurchmesser von ca., 135 mm vorbereiten. Auf einer
Drehmaschine den Innendurchmesser auf 124,00 mm ausdrehen.
3.0 Kettenblatt fertigen
Die Teile Pos. 1 und Pos. 2 auf den Tisch einer Ständerbohrmaschine
legen und zusammenfügen.
Jetzt die Position für die 6 Löcher zwischen den Stegen
anreißen und körnen.
Anschließend die 6 Löcher mit einen 5 mm Bohrer bohren und
das M 6 Gewinde schneiden.
Jetzt können die beiden Teile verschraubt werden.
Jede Schraube erhält je rechts und links eine Unterlegscheibe.
Vor dem Verschrauben das Gewinde mit einem Schrauben-Sicherungsmittel
versehen.

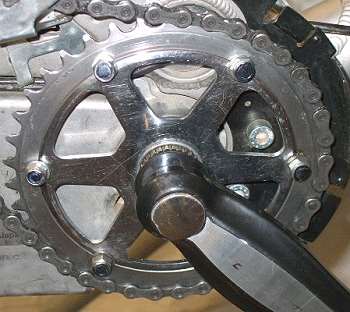

Bilder von den Teilen:

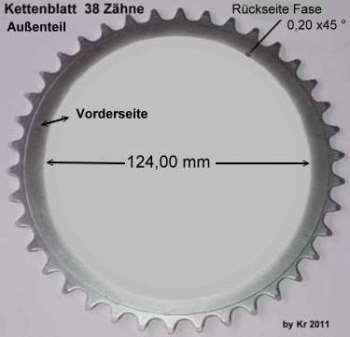

Fertiges-Kettenblatt-Rückansicht
